lqsr弹簧复位型
概述
lo-sr系列弹簧复位凯发国际平台首页登录是配有机械式弹簧模块以实现安全复位的一种角行程执行器。正常供电时，弹簧模储存动能，失电状态时，弹簧释放储存的能量驱动执行器，使阀门回到预设的安全位置（全开或全关）。复位速度受到精确地控制，复位过程安全平稳，以防止管道流体泄露或引发环境爆炸。lq-sr系列弹簧复位凯发国际平台首页登录可选配外装的离合式手动控制装置。通过手动控制装置，可手动操作执行器将阀门运行至锁定位置。通电后，自动解锁，无需手动解锁。
技术参数
型号 | lq-sr050 | lq-sr100 | lq-sr200 | lq-sr300 |
max.输出力矩(n.m) | 50 | 100 | 200 | 300 |
功率(w) | 45 | 45 | 80 | 80 |
电动操作时间(s) | ≤20 | ≤20 | ≤25 | ≤25 |
弹簧复位时间(s) | ≤5 | ≤5 | ≤8 | ≤8 |
底部连接(is05211) | f07/f10 | f10/f12 | f10/f12 | f14 |
总电源 | 1ph/220vac(可选：1ph/110vac，3ph/380vac 或者 440vac) | |||
工作制式(开关型) | s2，15分钟 | |||

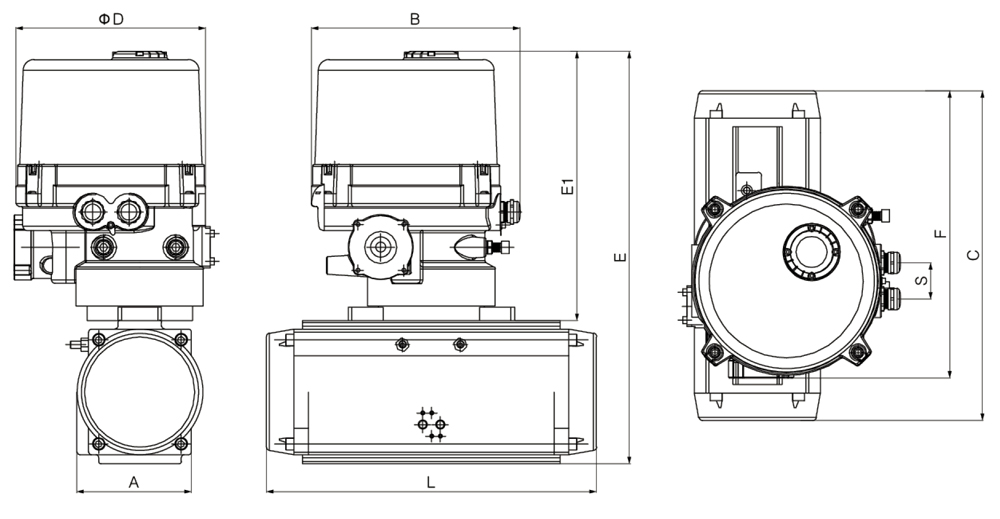

外形尺寸图(mm)
型号 | a | b | c | φd | e | e1 | f | l | s | 重量/kg |
lq-sr050 | 135 | 247 | 320 | 222 | 490 | 315 | 302 | 302 | 50 | 33 |
lq-sr100 | 142 | 247 | 320 | 222 | 490 | 315 | 302 | 398 | 50 | 33 |
lq-sr200 | 161 | 287 | 418 | 262 | 569.5 | 352 | 459 | 456 | 50 | 33 |
lq-sr300 | 189 | 287 | 418 | 262 | 569.5 | 352 | 459 | 534 | 50 | 33 |

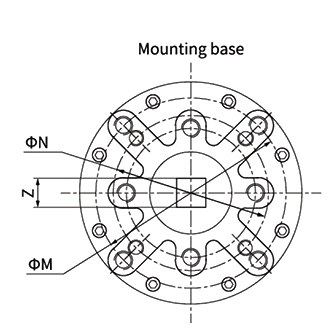

型号 | φm | φn | z | 深度 |
lq-sr050 | 102 | 70 | 22*22 | 25 |
lq-sr100 | 125 | 102 | 27*27 | 30 |
lq-sr200 | 125 | 102 | 27*27 | 30 |
lq-sr300 | 146 | n/a | 36*36 | 40 |
